產品特點：該閥門造型美觀,結構合理,操作簡單,適用壽命是同類閥門的10倍之長
球閥式排污閥是我廠吸收國外先進技術,結合國內實際情況研制成功,現有五個品種三十多個規格,替代截止閥,柱塞閥,閘閥,排污閥的新型閥門,深受國內外用戶信賴,該閥門造型美觀,結構合理,操作簡單,適用壽命是同類閥門的10倍之長。
主要密封部件：
密封座,填料環均采用高溫,耐磨,耐腐蝕,回彈性強,自潤滑性好,國內最先進的高強度碳石墨材料。每臺閥門均鏡頭強度試驗和氣密封試驗,連續啟閉5萬次無泄漏,是當前國內節能效果最為顯著的閥門。
適用介質：
蒸汽,水,氣體,導熱油等,最高溫度可達350℃,閥門外形主要連接尺寸按截止閥,柱塞閥,閘閥,排污閥標準設計。

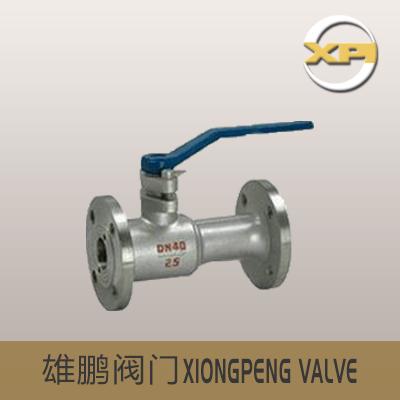

Q41MF球閥式排污閥性能規范：
|
PN1.6（16） |
整體法蘭高溫球閥（替代截止閥,柱塞閥） |
|
球閥適用介質 |
水,氣體,蒸氣,油品 |
|
Q41MF球閥式閥體材料 |
HT200 |
|
球閥工作溫度 |
≤300℃ |
Q41MF球閥式排污閥主要外形連接尺寸：
|
公稱通徑 DN（mm） |
球閥式主要尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
B |
Z-Φd |
H |
L0 |
|
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
110 |
160 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
145 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
155 |
250 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
175 |
300 |
|
65 |
290 |
180 |
145 |
120 |
20 |
4-18 |
195 |
300 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
225 |
320 |
|
100 |
350 |
215 |
180 |
155 |
24 |
8-18 |
250 |
320 |
|
125 |
400 |
245 |
210 |
185 |
26 |
8-18 |
270 |
320 |
|
150 |
480 |
280 |
240 |
210 |
28 |
8-23 |
290 |
320 |
