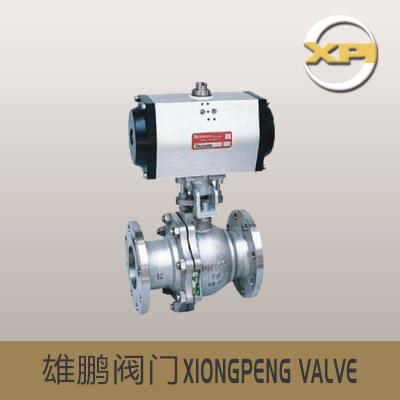

Q641F不銹鋼氣動球閥
圖片展示
產品描述
產品型號：Q641F
產品特點：密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修
詳細介紹
|
產品詳細信息：
|
|
Q641F氣動球閥概述：
Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
氣動球閥主要性能規范
|
公稱通徑DN（mm）
|
15-250
|
|
公稱壓力PN（MPa)
|
1.6
|
|
公稱壓力PS（MPa)
|
強度試驗
|
2.4
|
|
密封試驗
|
1.76
|
|
材料\材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球芯
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28℃～300℃
|
|
執行器
|
型號
|
BAW系列、GT系列、SW系列
|
|
氣源壓力
|
0.4-0.7Mpa
|
氣動球閥訂購氣動閥門產品須知
1、請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
Q641F-16型氣動球閥主要尺寸及執行器配置
|
公稱通徑DN(mm)
|
尺寸
|
執行器型號
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GTD52/GT63K
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GT63/GT63K
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GT63/GT83K
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GT83/GT83K
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GT110K
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GT83/GT110K
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GT110/GT127K
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GT127/GT127K
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GT127/GT160K
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GT160/GT190K
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GT190/GT210K
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GT254/BAW20S
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
AW17/AW20S
|
|
