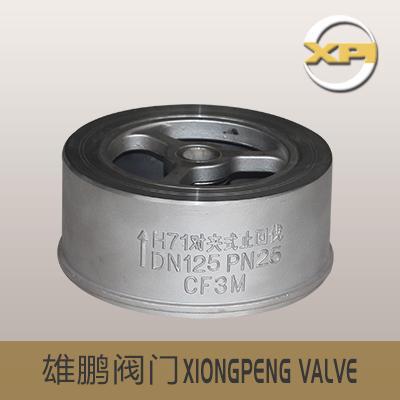

H71對夾式止回閥
圖片展示

產品描述
產品型號：H71
產品特點：H71對夾式止回閥采用單瓣升降式結構，通過改變閥體材質來適用管路中各種介質，依靠介質自身流動壓力開啟
詳細介紹

產品型號：H71

產品名稱：H71H系列對夾式止回閥

產品特點：

流體力學性能：H71H系列對夾式止回閥的體積流量與壓力降關系：

水的當量體積流量Vw與實際流體的 體積流量v按下式換算：
公式圖
式中：Vw一水的當量體積流量．l／s;
P一流體密度，kg／m3v一實際流體的體積流量，I／s;
v一實際流體的體積流量，I／s。

 流體力學性能   曲線圖

流體力學性能：H71H系列對夾式止回閥的流體阻力系數、流量系數及開啟壓力：

公稱通徑

閥門全開啟時的流體阻力系數

常溫下閥門全開啟時的水講E量系數

流體的流向

DN

NPS

Kv(m3=／h)

CV(U.S)

CV(U.K)

↑

↓

→

開啟壓力近似值KPa

15

1/2

6.4

2.6

3.0

2.5

3

2

2.5

20

3/4

5.1

6.4

7.5

6.3

3

2

2.5

25

4

4.1

12.6

14.8

12.3

3

2

2.5

32

11/4

4.1

19.7

23.1

19.3

3

2

2.5

40

11/2

3.8

29.5

63.9

28.9

3

2

2.5

50

2

3.5

54.6

99.9

63.5

3

2

2.5

65

21/2

3.5

85.4

150

83.7

3

2

2.5

80

3

3.2

128

286

125

3

2

2.5

100

4

2.8

244

286

249

3

2

2.5

125

5

2.9

375

439

368

3

1

2.2

150

6

3.1

522

611

512

3

1

2.2

200

8

3.2

915

1070

897

3

1

2.2

尺寸圖

H71H系列對夾式止回閥的型號、材料及主要參數：

配管法蘭

公稱壓力

常規產品型號

JB/T74-90
GB9112-9124、HG20592-20614

PN1.0MPa

H71H-10C

H71W10P

H71W10P8

H71W10P3

H71W10R

H71W10R8

H71W10R3

PN1.6MPa

H71H-16C

H71H-16P

H71H-16P8

H71H-16P3

H71H-16R

H71H-16R8

H71H-16R3

PN2.5MPa

H71H-25

H71H-25P

H71H-25P8

H71H-25P3

H71H-25R

H71H-25R8

H71H-25R3

PN4.0MPa

H71H-40

H71H-40P

H71H-40P8

H71H-40P3

H71H-40R

H71H-40R8

H71H-40R3

PN6.3MPa

H71H-63

H71H-63P

H71H-63P8

H71H-63P3

H71H-63R

H71H-63R8

H71H-63R3

PN10.0MPa

H71H-100

H71H-100P

H71H-100P8

H71H-100P3

H71H-100R

H71H-100R8

H71H-100R3

PN16.0MPa

H71H-160

H71H-160P

H71H-160P8

H71H-160P3

H71H-160R

H71H-160R8

H71H-160R3

CB/T9112-9124、HG20615-20635、SH3406

PN2.0MPa

H71H-20C

-

H71H-20P8

H71H-20P3

-

H71H-20R8

H71H-20R3

PN5.0MPa

H71H-50

-

H71H-50P8

H71H-50P3

-

H71H-50R8

H71H-50R3

PN11.0MPa

H71H-110

-

H71H-110P8

H71H-110P3

-

H71H-110R8

H71H-110R3

PN15.0MPa

H71H-150

-

H71H-150P8

H71H-150P3

-

H71H-150R8

H71H-150R3

ANSIB16.5

Class150

H71H-A1C

-

H71H-A1CP8

H71H-A1P3

-

H71H-A1R8

H71H-A1R3

Class300

H71H-A3

-

H71H-A3P8

H71H-A3P3

-

H71H-A3R8

H71H-A3R3

Class600

H71H-A6

-

H71H-A6P8

H71H-A6P3

-

H71H-A6R8

H71H-A6R3

Class900

H71H-A9

-

H71H-A9P8

H71H-A9P3

-

H71H-A9R8

H71H-A9R3


H71H系列對夾式止回閥的主要尺寸及重量：

公稱壓力
PN
MPa

公稱通徑
DN
mm

尺寸

重量
(Kg)

配管法蘭(供參考)

L

D

D2

D3

D4

D5

螺栓孔中心
圓直徑Dl

螺栓
數量

螺栓直徑d

螺栓
長度Ll

PN1.0MPa
PN1.6MPa

15

16

52

15

24

31

40

0.12

65

4

M12

75

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

70

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

100

40

31.5

93

39

55

66

78

0.80

110

4

M16

105

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

4

M16

130

80

50

142

76

96

110

125

2.2

160

8

M16

135

100

65

162

95

115

135

150

3.4

180

8

M16

150

125

90

192

110

125

132

-

9.0

210

8

M16

180

150

106

218

127

150

158

-

14

240

8

M20

210

PN1.0MPa

200

140

273

165

200

208

-

24

295

8

M20

240

PN1.6MPa

200

140

273

165

200

208

-

24

295

12

M20

240

PN2.5MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.80

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

284

165

200

208

-

26

310

12

M24

260

PN4.0MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.80

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

291

165

200

208

-

28

320

12

M27
