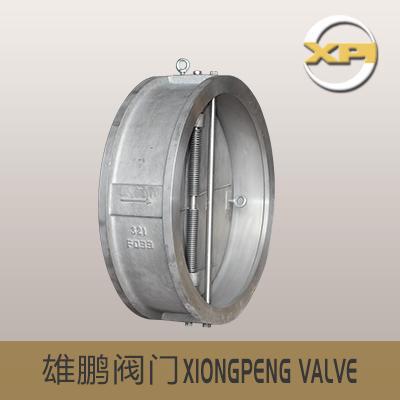

H77止回閥
圖片展示

產品描述
產品型號：H77
產品特點：H77對夾蝶型止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用
詳細介紹
  • 【H77對夾蝶型止回閥簡述】: H77對夾蝶型止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
    【H77對夾蝶型止回閥詳細資料】:
    H77對夾蝶型止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
    H77對夾蝶型止回閥主要技術參數
    公稱通徑 DN(mm) 50~1200
    公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0
    試驗壓力Ps(MPa) 強度試驗 1.5 2.4 3.75 6.0
    密封試驗 1.1 1.76 2.75 4.4
    適用介質 水、蒸汽、油品、污水、酸堿類
    適用溫度
    橡膠密封面（X）-20℃~120℃
    合金鋼密封面（H）主體碳鋼-29℃~425℃
    不銹鋼主體用于酸類介質-29℃~200℃

    H77對夾蝶型止回閥主要零件材料
    名稱 材料
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
    閥板 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
    閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
    密封圈 橡膠、不銹鋼、合金鋼
    彈簧 60Si2Mn、3Cr13、17-7PH、INCONEL

    通徑DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
    L 43 46 64 64 70 76 89 114 114 127 140 152 152 178 229 241 241 300 360
    D 100 120 135 155 185 185 265 320 368 428 482 532 585 685 800 905 1005 1115 1325
    H77對夾蝶型止回閥連接尺寸
    通徑DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L PN1.01.62.5 60 67 73 73 83 98 127 146 181 184 198 203 219 222
    PN4.0 60 67 73 73 83 98 127 146 181 222 231 / / /
    D PN1.0 107 127 142 162 192 218 273 328 378 438 489 539 594 695
    PN1.6 107 127 142 162 192 218 273 328 378 444 495 555 617 734
    PN2.5 107 127 142 168 194 224 284 340 400 458 514 / / /
    PN4.0 107 127 142 168 194 224 290 352 417 474 546 / / /
