H41H升降式止回閥

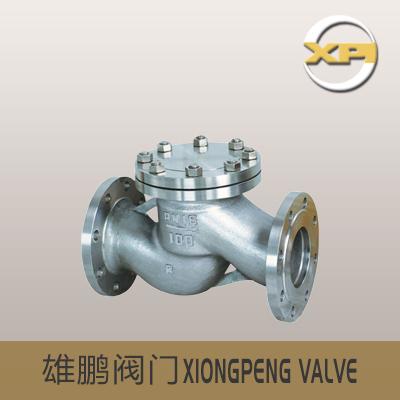

圖片展示
產品描述
產品型號：H41H
產品特點：它靠管路中介質本身的流動產生的力而自動開啟和關閉，從而防止介質倒流、防止泵及其驅動電機機反轉，以及容
產品特點：它靠管路中介質本身的流動產生的力而自動開啟和關閉，從而防止介質倒流、防止泵及其驅動電機機反轉，以及容
詳細介紹
升降式止回閥雙稱臥式止回閥，屬于自控閥門。它靠管路中介質本身的流動產生的力而自動開啟和關閉，從而防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。升降式止回閥用于水平管道系統中。
H41H升降式止回閥適用于工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽、酸等。它還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
升降式止回閥外形尺寸及重量：
| 公稱通徑DN(mm) | H41H/W-16型主要尺寸 | 重量 | ||||||
| L | D | D1 | D2 | b-f | Z-фd | H | ||
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4-14 | 77 | 3 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4-14 | 77 | 4 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 80 | 5 |
| 32 | 180 | 140 | 100 | 74 | 18-2 | 4-18 | 85 | 6.45 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4-18 | 95 | 7.1 |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4-18 | 115 | 9.2 |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4-18 | 140 | 13.4 |
| 80 | 310 | 200 | 160 | 132 | 20-2 | 8-18 | 170 | 17 |
| 100 | 350 | 220 | 180 | 156 | 22-2 | 8-18 | 200 | 23.5 |
| 125 | 400 | 250 | 210 | 184 | 22-2 | 8-18 | 230 | 33.5 |
| 150 | 480 | 285 | 240 | 211 | 24-2 | 8-22 | 255 | 47 |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-22 | 285 | 82.5 |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-26 | / | / |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-26 | / | / |
