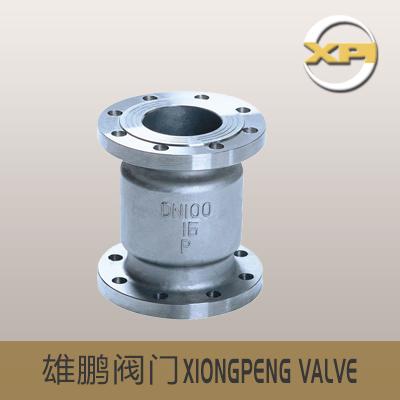

H42W立式止回閥
圖片展示

產品描述
產品型號：H42W
產品特點：由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟
詳細介紹

結構特點

   H42W不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用，由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

標準規范

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

性能參數

技術參數 壓力等級
16 20 25 32 35 40 45 50 60 70
工作壓力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
試驗壓力（M） 強度 24 30 37.5 48 52.5 60 67.5 75 90 105
密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77
介質 水、油等
溫度 ≤120℃

零件材質

零件 名稱 材質
C P P3 P8 R R3 R8 R1 R2
閥體 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529 雙相 不銹鋼
閥蓋 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529 雙相 不銹鋼
閥瓣 WCB ZG1Cr 18Ni9 CF3 CF8 ZG1Cr18 Ni12Mo2Ti CF3M CF8M 1.4529 雙相 不銹鋼
搖桿 2Cr13 1Cr18 Ni9 304L 304 1Cr18Ni 12Mo2Ti 316L 316 1.4529 雙相 不銹鋼
適用
介質
水、 氣、油 硝酸類 醋酸類 含有氯離子 的介質
適用溫度 -29～425℃ -29～540℃

H42W-16P/R外形尺寸

公稱壓力
PN
公稱通徑
DN
主要連接尺寸
外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
H42W-16P/R 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215

H42W-25P/R外形尺寸

型號 公稱通徑DN L D D1 D2 b Z-φd
H42W-25P/R-40 15 85 95 65 45 16 4-φ14
20 95 105 75 55 16 4-φ14
25 100 115 85 65 16 4-φ14
32 120 135 100 78 16 4-φ18
40 130 145 110 88 18 4-φ18
50 140 160 125 100 20 4-φ18
65 160 180 145 120 22 8-φ18
80 185 195 160 135 22 8-φ18
100 210 230 190 160 24 8-φ23
125 250 275 220 188 28 8-φ25
150 300 300 250 218 30 8-φ25
200 380 360 310 278 34 12-φ25
